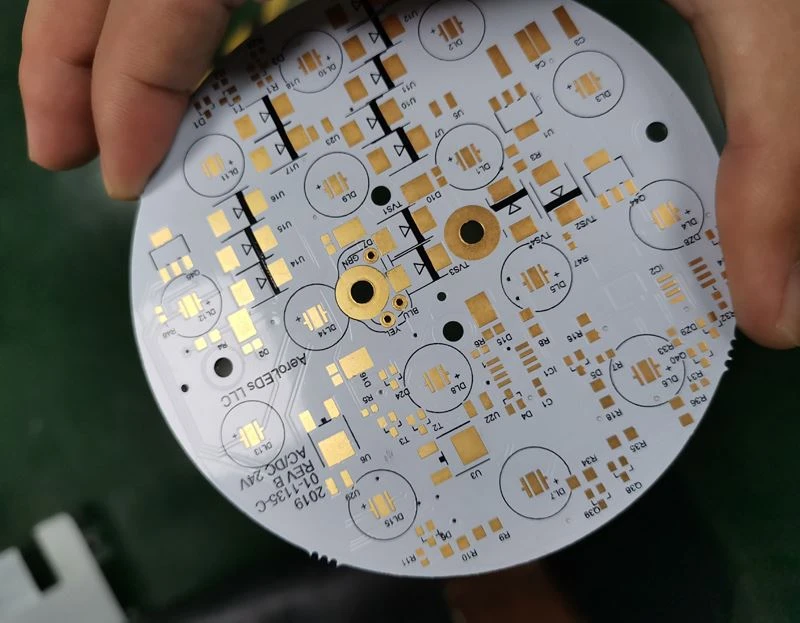

Tăiere cu laser a plăcilor PCB
Tăiere maximă 6mm substrat cupru și aluminiu.
Câmpul de tăiere este opțional.
Materialul de tăiere este larg, inclusiv alamă, cupru, aluminiu, oțel inoxidabil, placă PCB etc.
Putere laser: 1000 W-3000W

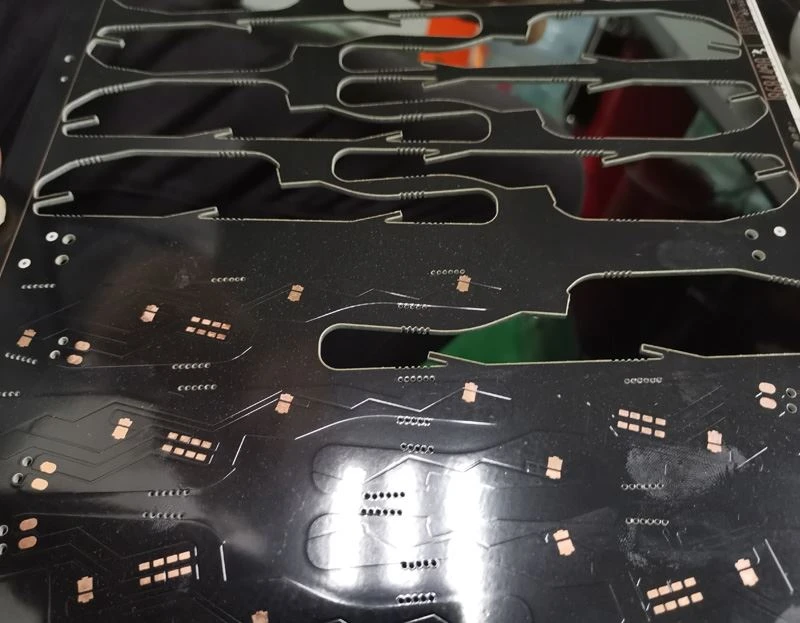

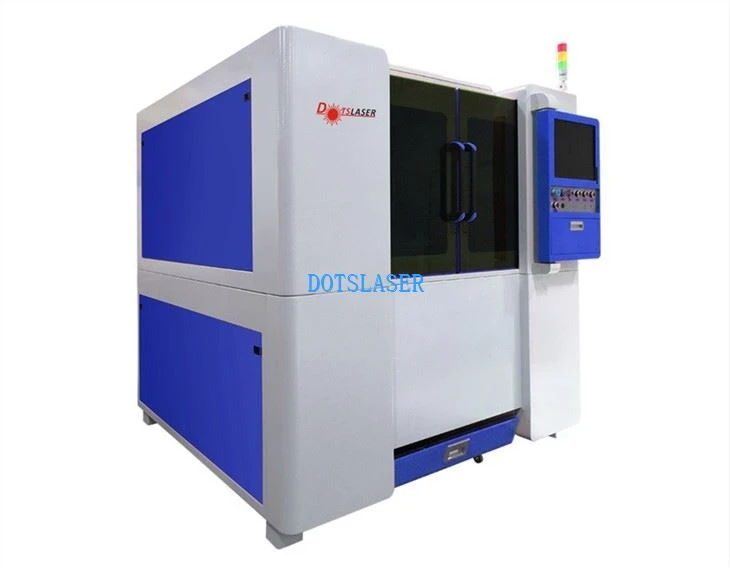

Tăiere cu laser a plăcilor PCB
Descrierea produselor
Tăierea cu laser a plăcilor PCB are o gamă largă de aplicații și poate procesa multe materiale, cum ar fi cuprul, aluminiul, oțelul inoxidabil, fierul, plăcile PCB și materialele magnetice. Dimensiunea formatului este opțională, iar lungimea poate fi personalizată în funcție de cerințele de procesare ale utilizatorului. Viteza de tăiere este rapidă, efectul este neted și plat, incizia nu are stres mecanic și este netedă și plată, fără bavuri de forfecare.
În primul rând, să vedem cum să tăiem placa PCB, placa de circuit, placa de substrat de cupru și aluminiu printr-un sistem de tăiere cu laser de precizie.
Caracteristici și performanță
★ Baza de marmură.
★ Structura de antrenare dublă a portalului complet închisă.
★ Sistem de ventilație pentru protecția mediului.
★ Generator laser cu fibre reflectorizante anti laser

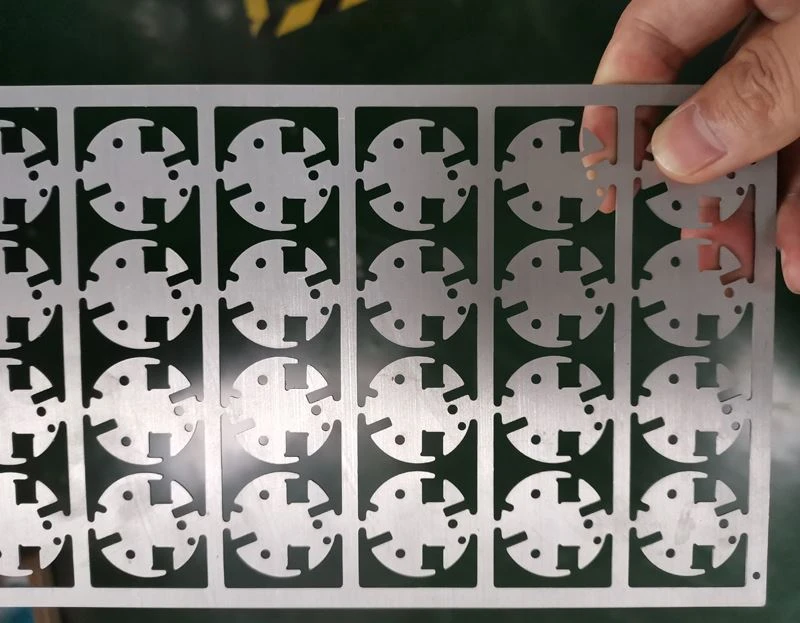

Tăierea substratului de cupru și aluminiu de format mic
★ Grosimea de tăiere stabilă a lotului pe termen lung de mai puțin de 6 mm, limitează grosimea de tăiere a substraturilor de cupru și aluminiu de 6 mm;
★ Mărimea formatului este opțională, iar lungimea poate fi personalizată în funcție de cerințele de procesare ale utilizatorului.
★ O gamă largă de materiale de prelucrare, nu numai că poate procesa cuprul, aluminiul, dar și oțel inoxidabil, fier, plăci PCB, diferite aliaje etc.
Parametru tehnic

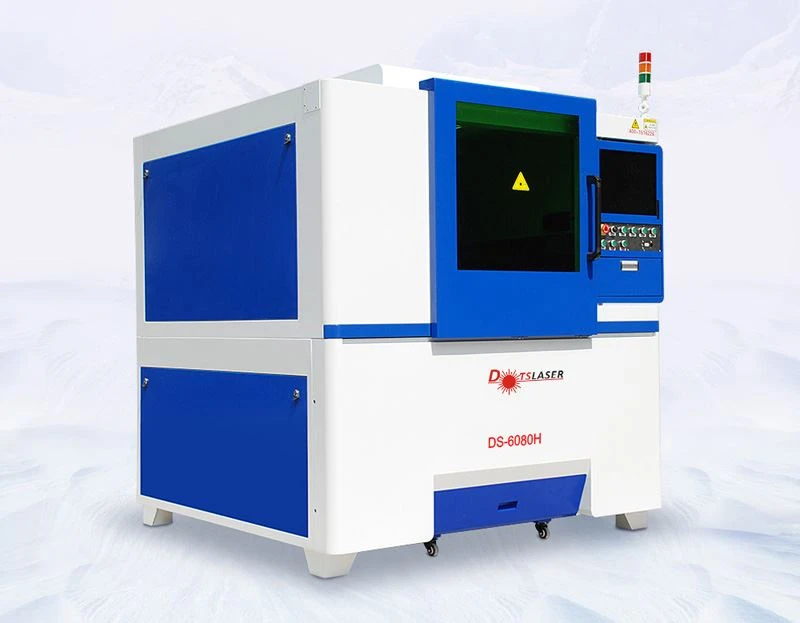

| Model | DS-60680H |
| Putere laser | 1000W/1500W/2000W/QCW750W |
| Lungimea de undă laser | 1070±10nm |
| Interval de tăiere | 600mm*800mm (alta gama este personalizabila) |
| Lățimea liniei de tăiere | 0.05~0.15 mm (depinde de material) |
| Grosimea de tăiere | Mai puțin sau egal cu 3 mm/6 mm (aluminiu, cupru) |
| Viteza de taiere | 5000-20000mm/min (depinde de material) |
| Precizie de tăiere | ±0,02 mm |
| Reducerea presiunii aerului | 1.2-2.8Mpa (se recomandă azot de înaltă presiune) |
| Consumul nominal de energie | 10KW/18KW |
| Alimentare electrică | AC220V/60A, 380V/40A |
| Răcire | Răcire cu apă |
| Mediu de lucru | Fără sursă de vibrații, ventilație bună, temperatură 10 ~ 38 de grade |
| Dimensiune | L1820mm*L1750mm*H1950mm |
| Greutate | 1800KG |
Introducere pe scurt a sistemului de tăiere a plăcilor PCB
Cusătură de tăiere îngustă, deformare mică a plăcii
★ Tăierea cu laser are o zonă mică afectată de căldură și o mică deformare a plăcii
★ Cusătură de tăiere: {{0}},05~0,15mm
★ Viteza de tăiere cu laser este rapidă, iar tăierea nu are stres mecanic.
★ Precizie ridicată de procesare, repetabilitate bună, fără deteriorare a suprafeței materialului ★ Precizie: ±0.02mm

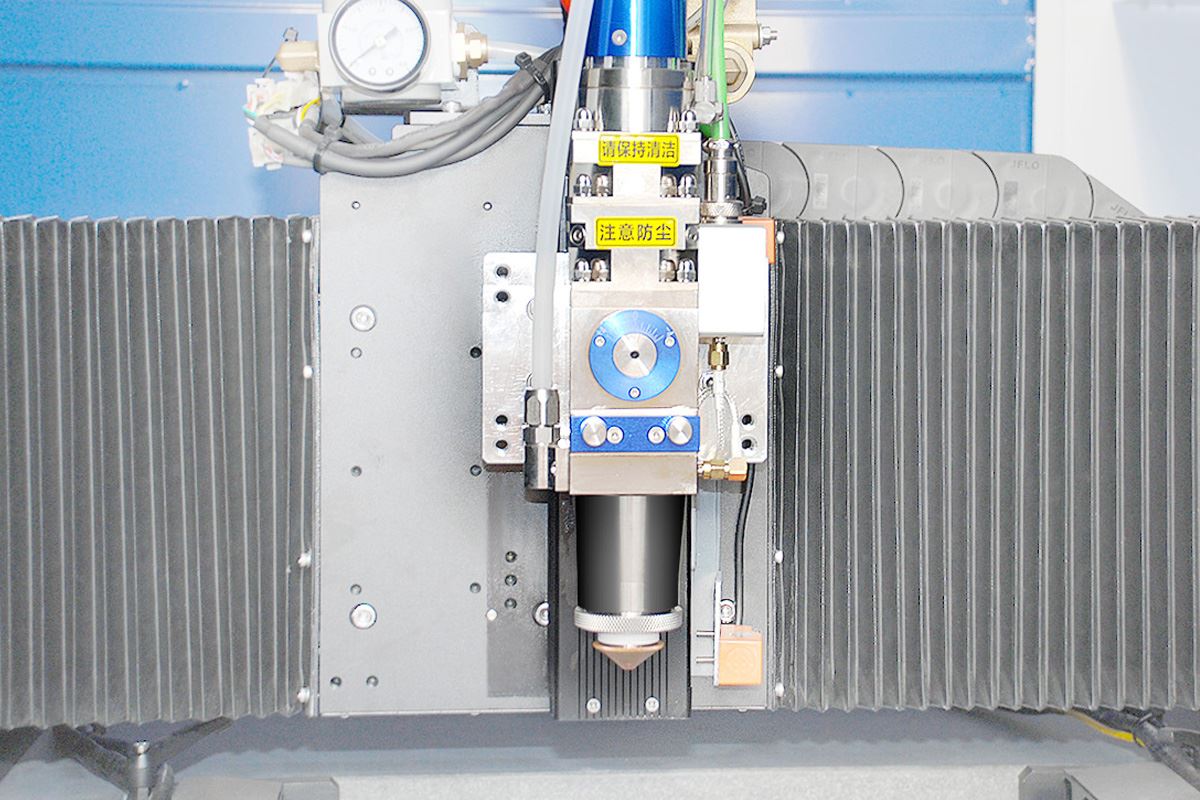

Traseul de tăiere este optimizat automat
★ Compatibil cu mai multe formate de fișiere, cum ar fi DXF, GERBER.
Sistem de protecție activă
Protecție anti-coliziune
★Capul de tăiere și suprafața de tăiere sunt păstrate la o distanță sigură în orice moment. În același timp, are o funcție de oprire prin atingere pentru a reduce riscul de coliziune.
Protecție inteligentă de călătorie
★ Detectează automat intervalul de funcționare al pieselor în mișcare, iar atunci când există o anomalie, sistemul va oferi feedback sensibil și va ordona imediat oprirea, asigurând siguranța echipamentului.
Sistem de alarmă inteligentă.
★Autoverificarea echipamentului, afișarea anormală a alarmei pe interfața principală, reduce pericolele ascunse și îmbunătățește eficiența investigației anormalităților echipamentelor.C

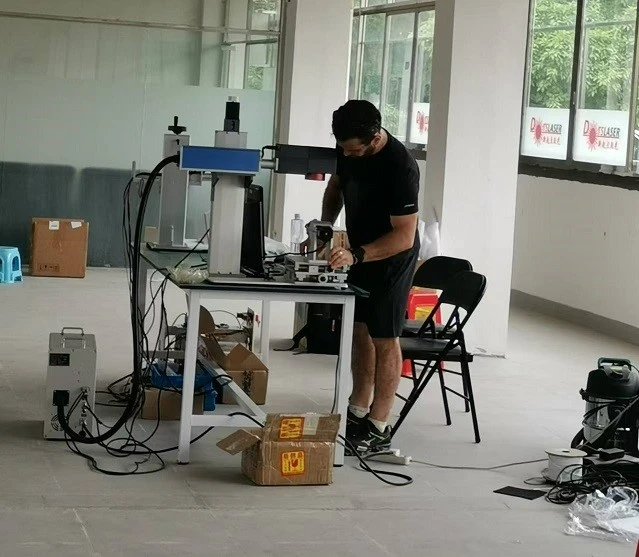

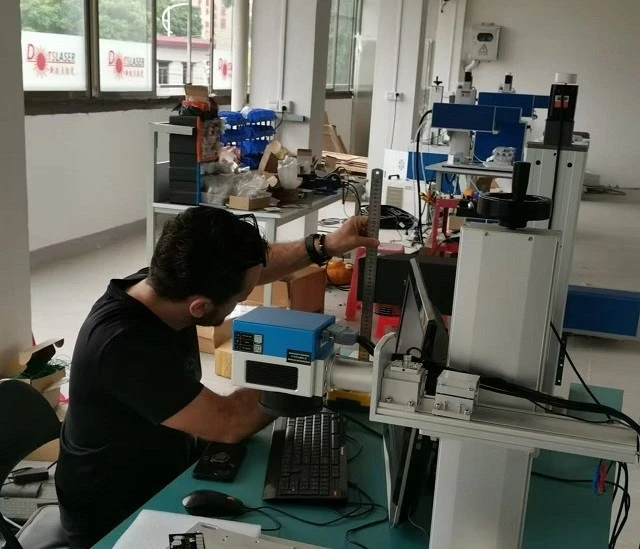

Clientul vine la fabrica DOTSLASER

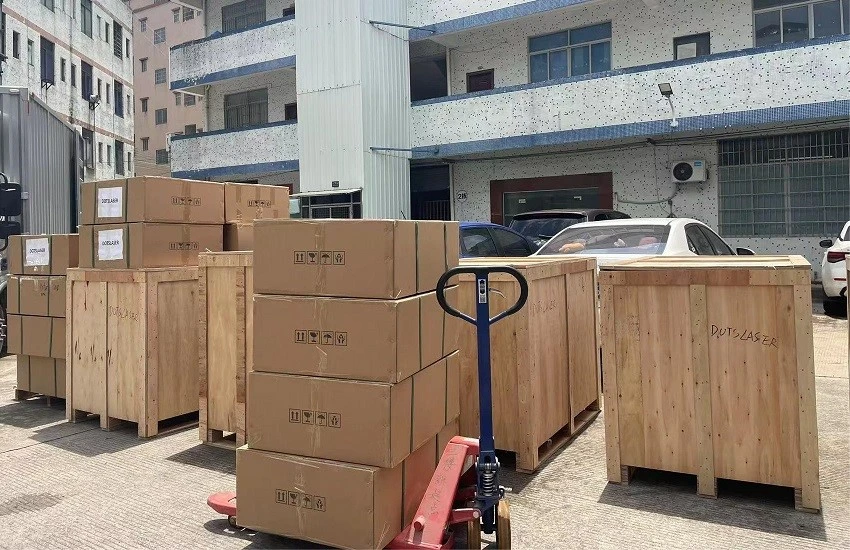

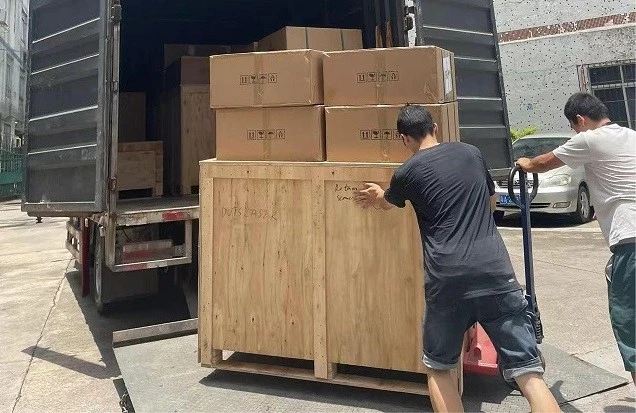

Livrare si pachet
