CO₂ Cap de scanare laser
CO₂ Cap de scanare laser
Descrierea produselor

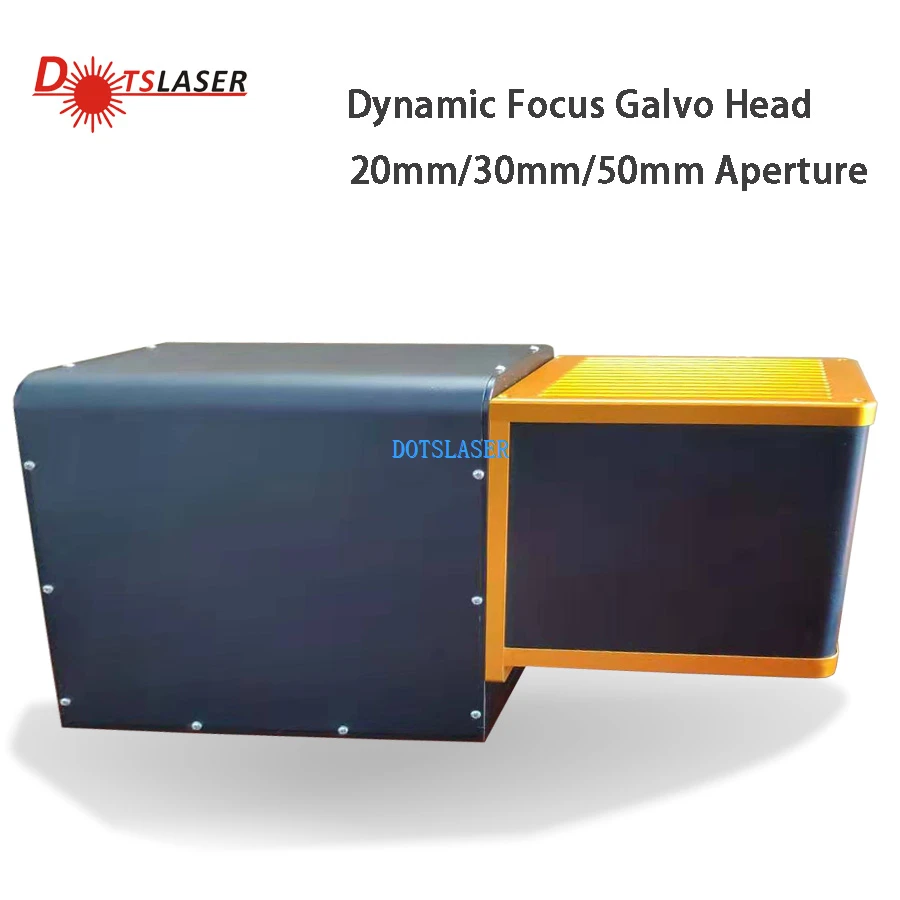

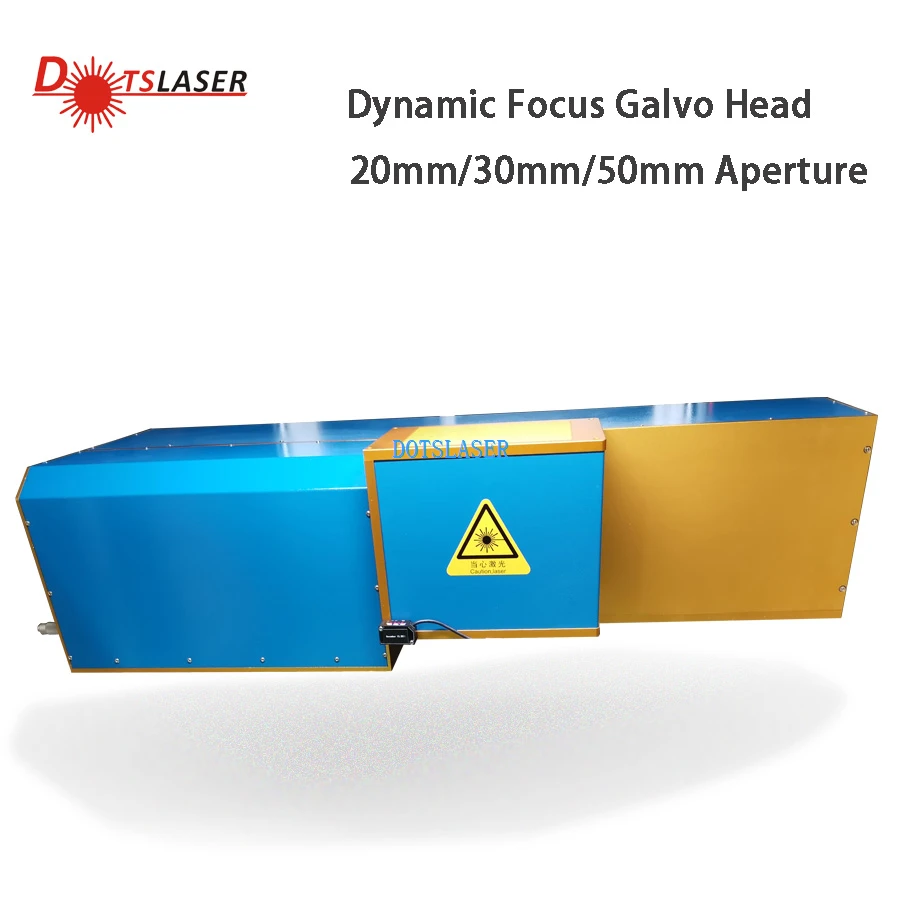

Capul de scanare laser CO₂, cunoscut și sub numele de scaner Galvo sau scaner galvanometru, este o componentă cheie în sistemele de marcare sau gravură laser CO₂. Este responsabil de redirecționarea cu exactitate a fasciculului laser pe materialul care este gravat de oglinzi care se mișcă rapid și precis. Aceste scanere sunt concepute special pentru a funcționa cu lasere CO₂, care sunt utilizate în mod obișnuit pentru marcaj și gravură, cum ar fi lemn, acrilic, sticlă, hârtie, piele și multe altele.
Capetele de scanare laser co₂ constau din următoarele componente principale:
Motoare cu galvanometru
Aceste motoare controlează poziția oglinzilor prin transformarea semnalelor electrice în mișcare mecanică. Motoarele galvanometrice de înaltă calitate permit mișcări rapide și precise, ceea ce duce la viteze de gravură mai rapide și o precizie îmbunătățită.
Oglinzi
Oglinzile din capul de scanare sunt responsabile de reflectarea și direcționarea fasciculului laser pe material. Acestea ar trebui să fie confecționate dintr -un material care reflectă foarte mult pentru lungimile de undă laser CO₂, de obicei cu un acoperire de aur sau dielectric, pentru a susține nivelurile de energie asociate cu laserele CO₂.
Obiectiv
Obiectivul din interiorul capului de scanare este responsabil pentru focalizarea precisă a fasciculului laser pe material, ceea ce duce la mărci sau gravuri curate și precise. Această tehnologie ne permite să creăm modele frumoase și complexe pe o gamă largă de materiale, cu ușurință și precizie.
Controlează electronica
Electronica de control facilitează în mod eficient comunicarea între componentele vitale ale sistemului de marcare laser, cum ar fi scanerul Galvo, sursa laser și software -ul de control.
Capul de scanare laser CO₂ are o derivă scăzută, o precizie de poziționare ridicată și o funcționare fiabilă și stabilă, cu performanțe generale excelente. Poate găzdui lentile de diferite lungimi de undă și niveluri de putere și poate îndeplini majoritatea cerințelor aplicației, asigurând stabilitatea sistemului pe termen lung.
Capul de scanare laser CO₂ suferă o inspecție strictă a materialelor și utilizează un proces de fabricație matur. Sistemul de oglinzi oscilant este un sistem de control servo de înaltă precizie și de mare viteză, compus dintr-o placă de conducere și un motor oscilant de mare viteză, utilizat în principal pentru marcarea laserului, gravura internă cu laser, controlul iluminatului în scenă, perforarea laserului și multe altele. Se mândrește cu un interval de marcare reglabil, timp de răspuns rapid, viteză mare de marcare și performanță bună de etanșare a căii optice. Articolul ar trebui să mențină un ton pozitiv și să evite conținutul negativ.
Parametri de produse
| Tip laser | 10600nm rf co2Sursa laser |
| Câmp de lucru | 300 × 300mm ~ 1200 × 1200mm |
| Dimensiunea fasciculului de intrare | 2,5 ~ 10mm |
| Axe X&Y oglindește dimensiunea deschiderii | 20mm/30mm/50mm |
| Viteza de marcare a liniei | Mai puțin sau egal cu 8, 000 mm/s |
| Viteză de poziționare | 1 00, 00mm/s |
| Viteză de scriere | 125cps |
| Timp de răspuns în trepte (1% din scară completă) | 940us |
| Timp de răspuns în trepte (10% din scară completă) | 1500us |
| Urmărirea timpului de eroare | Mai puțin sau egal cu 440us |
| Eroare și precizie | Liniaritate 99,9% |
| Repetabilitate (RMS) | ＜ 8μrad |
| Câștig de eroare | ＜ 5Mrad |
| Zero compensare | ＜ 5Mrad |
| Derivă pe termen lung pe 8 ore | ＜ 0. 5Mrad |
| Scară derivă | ＜ 40ppm/ grad |
| Zero derivă | ＜ 15μrad/ grad |
| Detalii despre ambalaje | Carcasă din lemn exportată sau în conformitate cu cerințele dvs. |
| Garanție | 1 an |
| Serviciul post-vânzare furnizat | Suport online |
|
Putere și semnal
|
|
| Tensiune de intrare | ± 24VDC |
| Curent evaluat | 4A |
| Semnal de interfață | |
| Digital | XY 2-100 |
| Unghiul de scanare a mașinilor | ± 12,5 grade |
Atunci când selectați un cap de scanare laser CO₂, luați în considerare factori precum viteza de scanare, precizia și dimensiunea deschiderii în funcție de cerințele specifice ale proiectului dvs. În plus, compatibilitatea cu sistemul laser și software -ul de control este esențială pentru o funcționare lină. În cele din urmă, alegerea unei mărci de renume poate asigura calitatea, fiabilitatea și longevitatea pentru sistemul dvs. de marcare sau gravură laser CO₂.
CO₂ Capul de scanare laser Este un accesoriu important al componentelor mașinii de marcare a laserului, care are caracteristicile eficienței ridicate a mapăriei, a unei precizii grafice bune și a unei distorsiuni, ceea ce îmbunătățește considerabil calitatea și viteza marcării cu laser. Atinge un nou nivel de viteză de scanare și precizia de poziționare repetată. În mod precis, optimizăm și comisionăm toate componentele optice pentru a garanta cei mai buni calificări de focalizare și parametri de proces stabili.
1.. Asigurarea calității și serviciul după vânzare
Perioada de garanție a echipamentului va fi de 12 luni, deoarece echipamentul este utilizat de către clienți, instalarea și depanarea este finalizată, iar echipamentul este acceptat de Demander. DotsLaser acordă o importanță deosebită lucrărilor de servicii post-vânzare ale produsului, odată ce produsul este livrat utilizatorului, compania a stabilit imediat fișierul de serviciu după vânzare utilizator și urmărește în mod regulat starea de utilizare a produsului utilizatorului, rezolvă și răspunde la toate Problemele utilizatorului, au primit informațiile de notificare ale utilizatorului despre defecțiunea echipamentului, lucrătorii companiei pot face un răspuns rapid în 2 ore. Dacă ghidul telefonic este dificil de rezolvat, personalul tehnic al companiei noastre poate ajunge pe site -ul clienților în termen de 24 de ore pentru a oferi asistență.
2. Instalare și depanare
Înainte de instalarea mașinii, fabrica noastră vă va oferi un fișier de instalare a structurii de bază, nevoia bună de livrare de 2 săptămâni pentru dvs. acolo, inginerii din Dotslaser vor ajunge pe site -ul dvs. și vor inspecta din nou mașina. Conficiți toate condițiile îndeplinesc cerințele de instalare și punere în funcțiune ale echipamentului, echipamentul va transporta la timp. Timpul de instalare și punere în funcțiune a echipamentului este de aproximativ cinci zile lucrătoare, primele trei zile sunt conectate la utilizarea sistemului, iar sistemul este operațional după proiectul de service. Inginerul va antrena operatori calificați în procedurile de întreținere de bază și caracteristicile generale de operare ale echipamentului în următoarele două zile
3. Suport pentru servicii
Dacă există vreo problemă cu orice parte a sistemului în perioada de garanție, inginerii de servicii bine pregătiți Dotslaser sunt gata să furnizeze un apel telefonic sau să înceapă serviciul la fața locului, dacă mașina are vreo problemă în perioada de garanție, vă rugăm să ne contactați direct !
