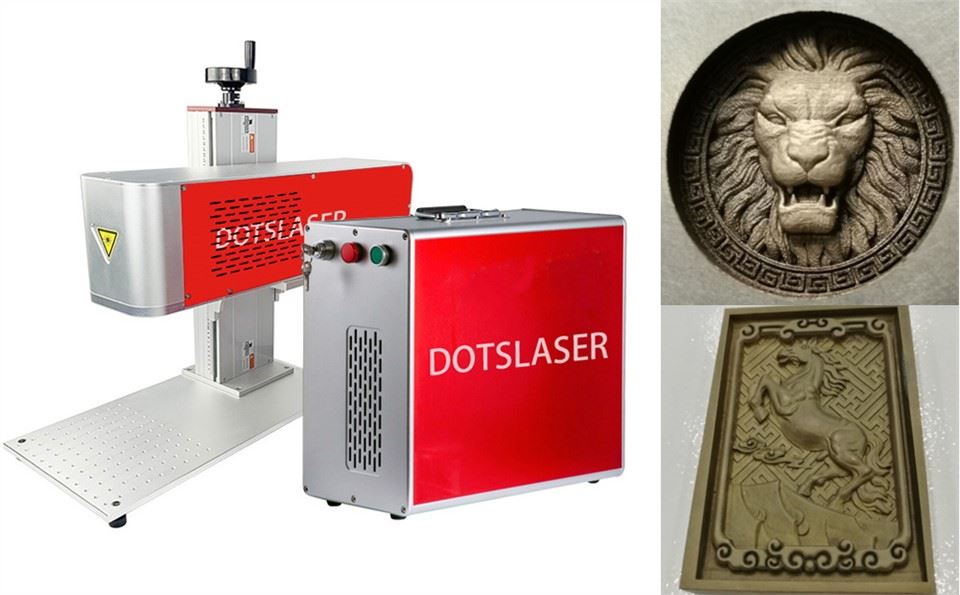

Marker laser cu suprafață curbată 3D

Marker laser cu suprafață curbată 3D

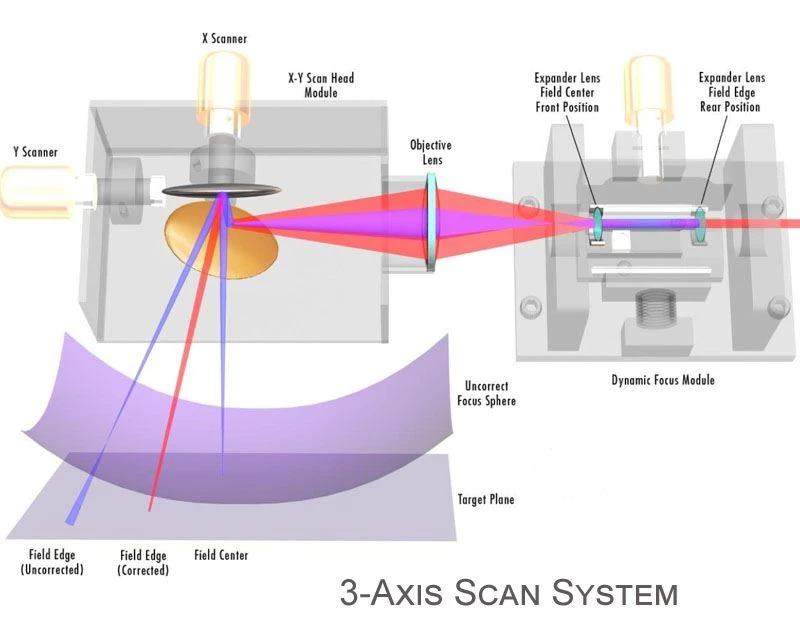

Marcatorul laser cu suprafață curbată 3D este o metodă specială de procesare a obiectelor de suprafață neregulată. În comparație cu marcarea cu laser 2D, marcarea 3D s-a îmbunătățit foarte mult în tehnologie, este controlată de axa 3- din interiorul capului de scanare, inclusiv axa X, axa Y, axa Z, cele 3 axe tremură la viteză super rapidă în timpul lucrului, axa Z controlează automat distanța de focalizare, deplasându-se înainte și înapoi. pentru a menține distanța de focalizare este aceeași în diferite zone ale obiectelor.

Mașina de marcat cu laser curbat 3D poate face o marcare mai perfectă pe obiecte neregulate fără procesare de defocalizare, chiar și pentru suprafețe complexe. Poate realiza diferite metode de marcare a suprafeței, cum ar fi suprafața înclinată, suprafața înaltă și joasă, suprafața cilindrică, suprafața conică, suprafața sferică și suprafața extrudată. Elimină reglarea manuală a focalizării, alinierea și alte procese complexe. Prin sistemul de control pe trei axe, diferite unghiuri și înălțimi pot fi ajustate pentru a îndeplini cerințele de marcare perfectă.

Industrii aplicabile

Automobile, aerospațiale, electronice, dispozitive medicale, produse de larg consum și multe altele, permițând marcarea eficientă și precisă pe componente precum cilindri, tuburi, sfere sau articole cu formă neregulată.

Parametrii tehnici

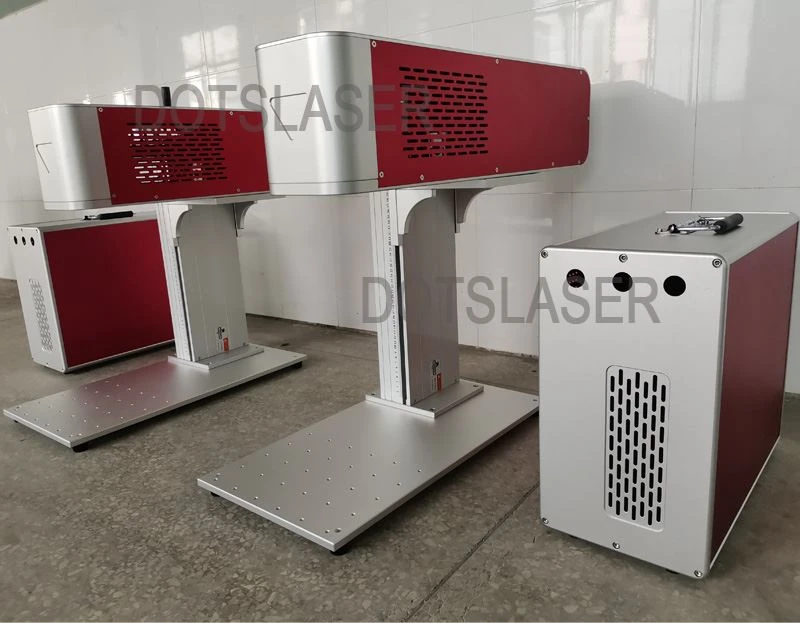

Spectacol de detaliu





Mașina de marcat cu laser cu focalizare dinamică 3D are următoarele avantaje pe care mașina de marcat cu laser 2D nu le are:

1.  Distanța focală poate fi ajustată dinamic pentru marcarea 3D

   Marcarea 3D poate modifica automat și rapid distanța focală și poziția razei laser, astfel încât să poată marca pe obiecte curbe, ceea ce este imposibil pentru marcarea 2D. Marcarea 3D poate completa orice marcare a suprafeței din intervalul de proiecție a fasciculului simultan, ceea ce poate îmbunătăți considerabil eficiența procesării. Forma suprafeței multor produse industriale nu este plată, iar marcarea 2D este cu adevărat neputincioasă, dar marcarea 3D este ușor de realizat.

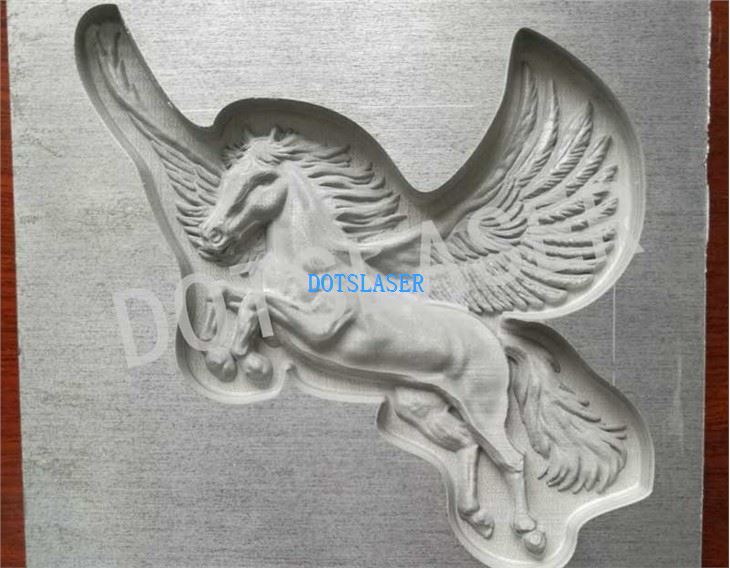

2.   Este mai potrivit pentru gravarea profundă.

   Mașinile convenționale de marcat 2D au defecte mari în gravarea profundă pe suprafața obiectelor. În timpul procesului de gravare, pe măsură ce focalizarea laserului se mișcă în sus, focul de energie laser de pe suprafața obiectului va scădea treptat. După ceva timp, fasciculul laser este într-o stare defocalizată, ceea ce afectează grav efectul și eficiența gravării profunde.



    Pentru metoda tradițională de gravare adâncă, masa de ridicare se va deplasa la o înălțime adecvată în timpul procesării, pentru a se asigura că distanța focală este într-o stare adecvată. Procesarea gravării profunde 3D nu are aceste probleme, astfel încât poate garanta efectul și poate îmbunătăți eficiența, economisind în același timp costul mesei electrice de ridicare.

3.

4.  Arie de procesare mai largă și fascicul laser mai fin.

   Marcarea 3D este împărțită în moduri de focalizare frontală și focalizare din spate. Utilizați modul de focalizare frontală pentru a obține o gamă de marcare mai mare. De obicei, lentilele de deviere a axelor X și Y mai mari sunt utilizate pentru a mări spotul laser incident, astfel încât să se obțină un punct focalizat mai mic, iar densitatea de energie va fi mai mare, astfel încât să răspundă nevoilor de prelucrare a zonei mai mari.



5.  Marcarea alb-negru și chiar marcarea multicolor pot fi realizate în același plan, cu efecte mai bogate.

   Suprafețele înnegrite, cum ar fi aluminiul anodizat, sunt de obicei marcate cu o oarecare defocalizare folosind impulsuri de frecvență mai înaltă de energie adecvată. Distanța de defocalizare afectează semnificativ distribuția energiei și efectul de culoare al laserului pe suprafața materialului. Pentru utilizatorii generali de marcare 2D, chiar dacă nu sunt necesare funcții avansate, cum ar fi marcarea suprafeței, mașina de marcat 3D poate efectua și procesare plană cu efecte multi-gri și multicolore.

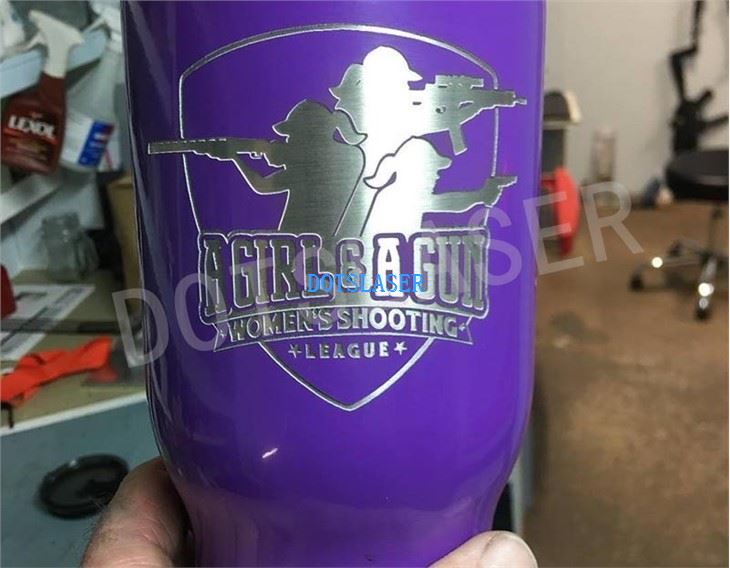

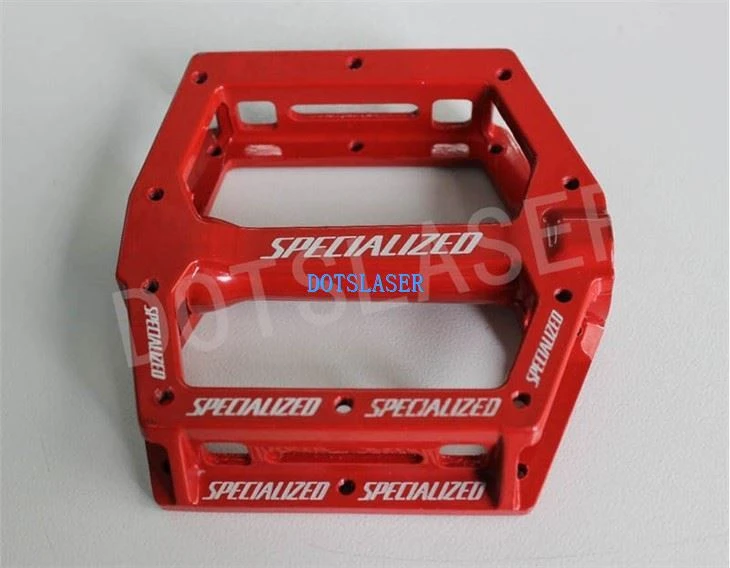

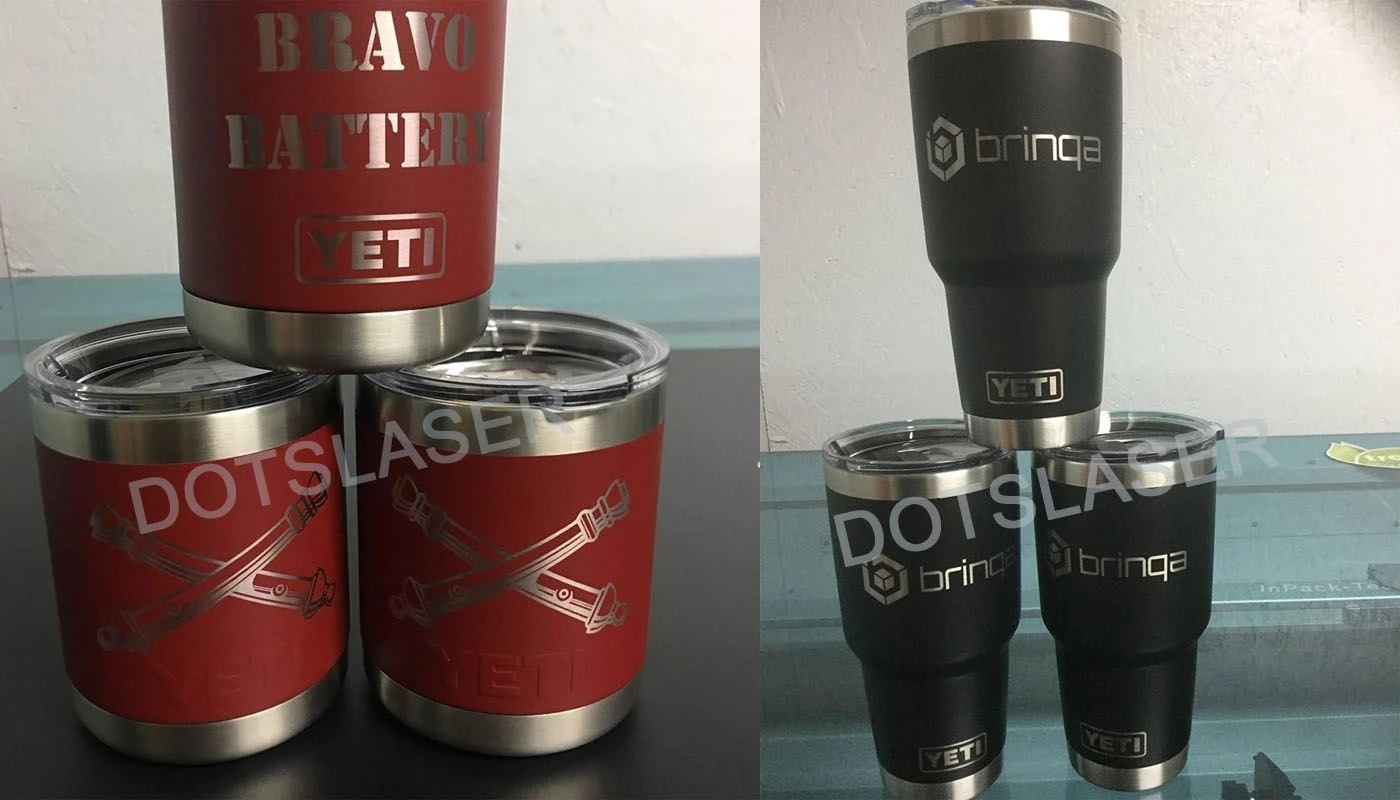

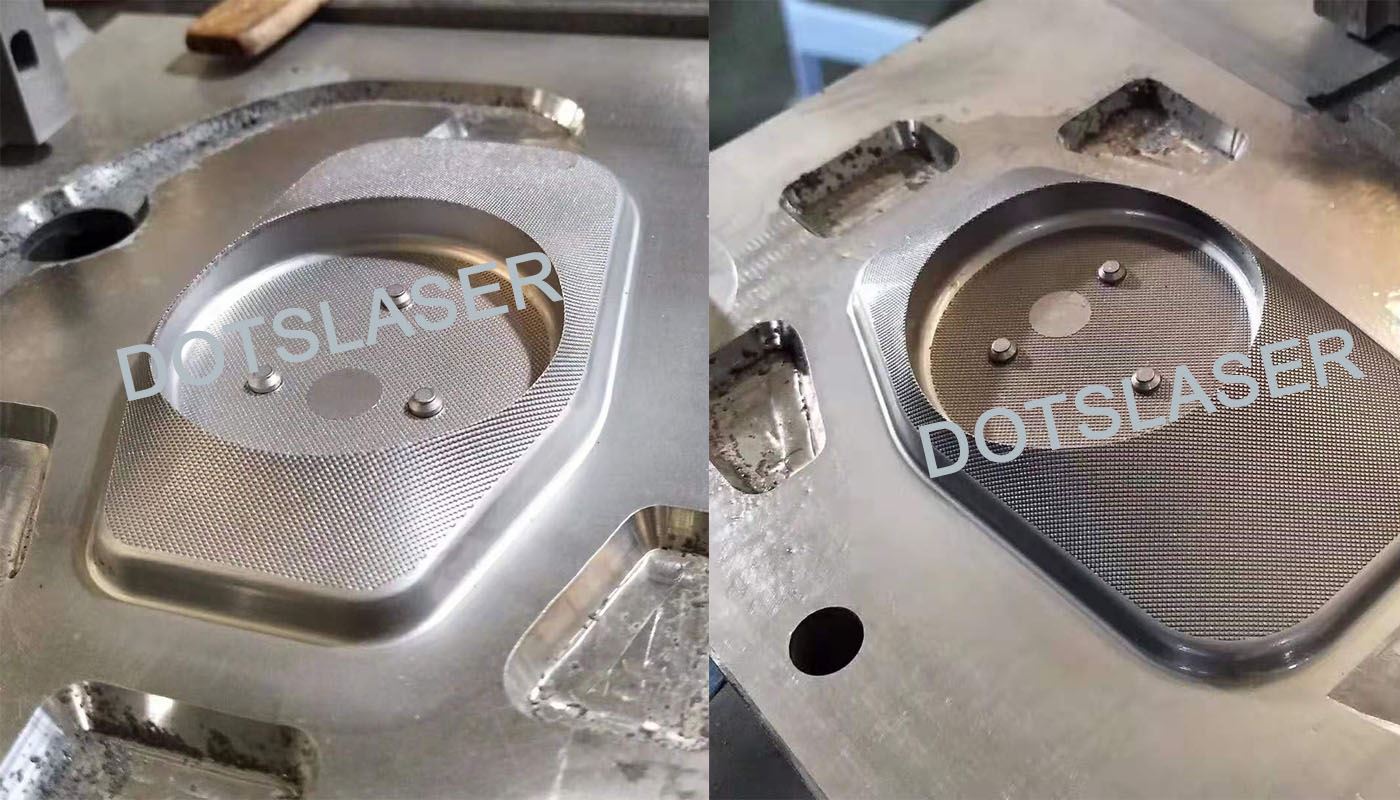

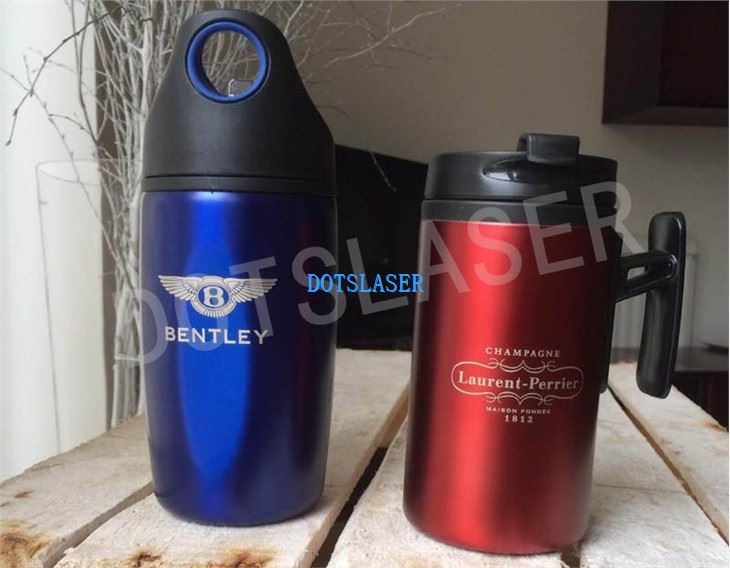

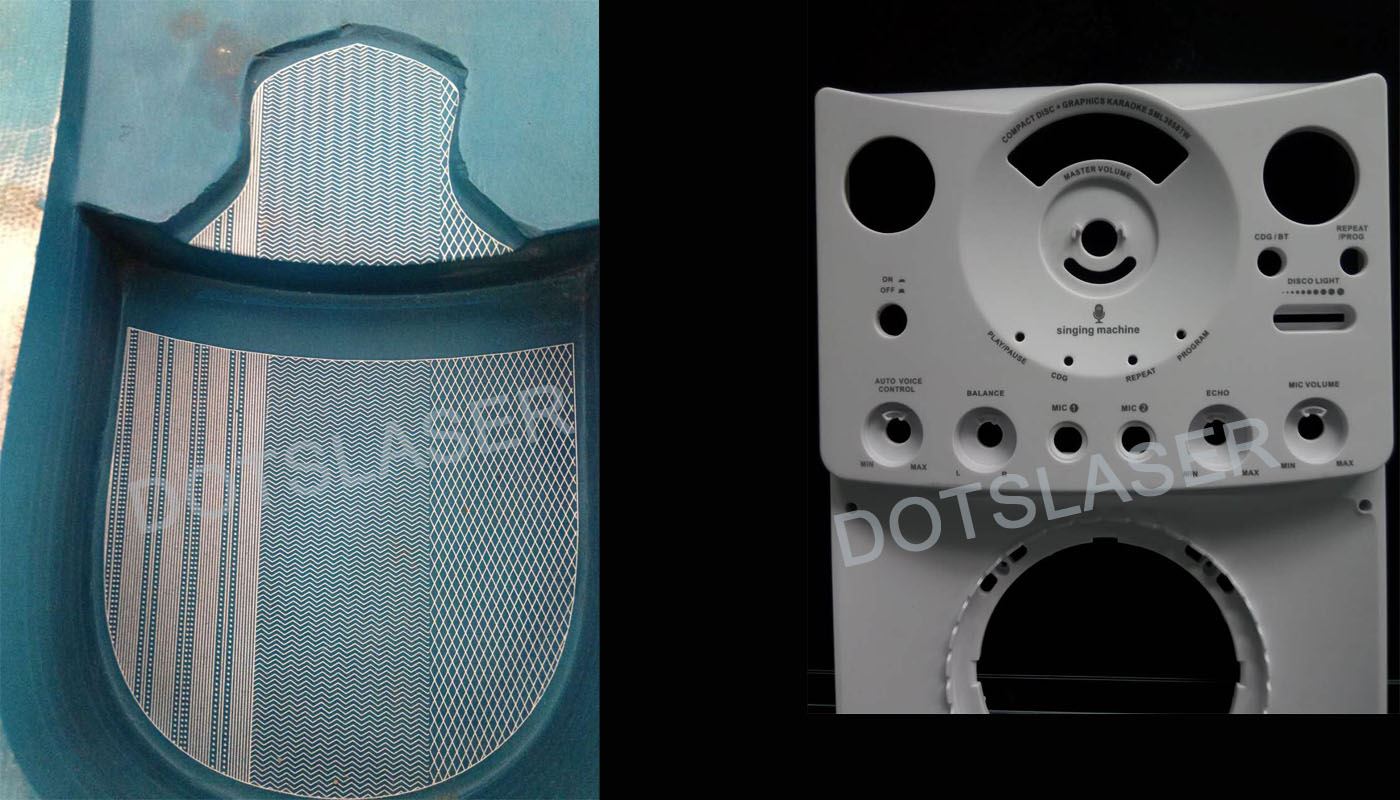

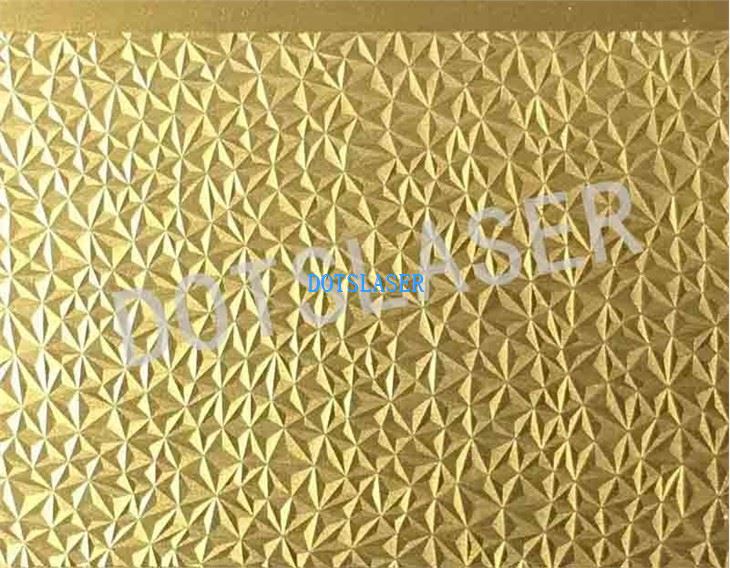

Exemplu de spectacol









Livrare și pachet
