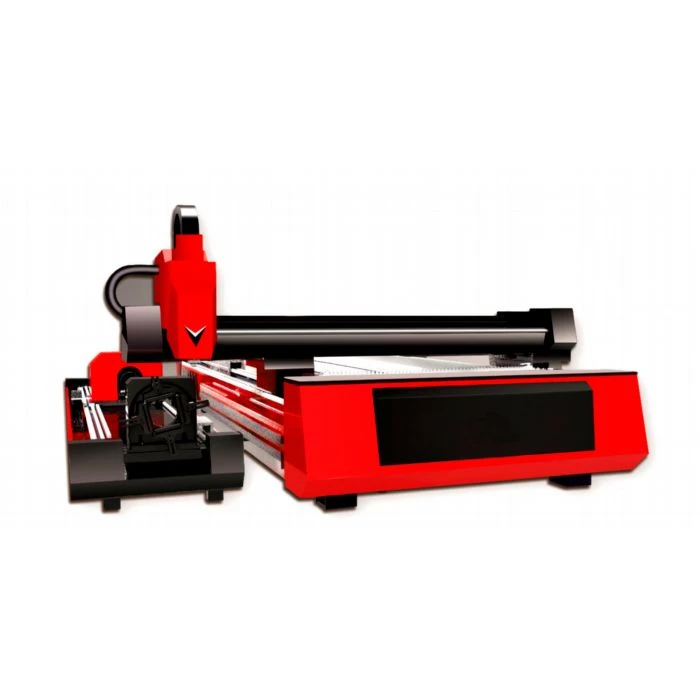

Sistemul mașinii de tăiat cu laser constă, în general, dintr-un generator laser, o componentă de transmisie a fasciculului (extern), un banc de lucru (mașină-unealtă), un dulap de comandă numerică microcomputer, un răcitor și un computer (hardware și software).
1) Partea principală a mașinii-unelte: partea mașinii-unelte a mașinii de tăiat cu laser, partea mecanică care realizează mișcarea axelor X, Y și Z, inclusiv platforma de lucru de tăiere. Acesta este folosit pentru a plasa piesa de prelucrat pentru a fi tăiate și se poate muta corect și precis în conformitate cu programul de control, de obicei, condus de un servo motor.
2) Generator laser: un dispozitiv care generează o sursă de lumină laser. În scopul tăierii cu laser, cu excepția câtorva ocazii în care sunt utilizate lasere YAG în stare solidă, cele mai multe dintre ele utilizează lasere cu gaz CO2 cu o eficiență mai mare de conversie electrico-optică și o putere de ieșire mai mare. Deoarece tăierea cu laser necesită o calitate ridicată a fasciculului, nu toate laserele pot fi utilizate pentru tăiere. Modul Gaussian este potrivit pentru mai puțin de 1500W, lasere cu dioxid de carbon în modul de comandă scăzută 100W-3000W și multimode peste 3000W.
3) Calea optică exterioară: Oglindă refractivă, utilizată pentru a ghida laserul în direcția necesară. Pentru a preveni funcționarea defectuoasă a traseului fasciculului, toate oglinzile trebuie protejate printr-un capac de protecție și trebuie introdus un gaz de protecție curat sub presiune pozitivă pentru a proteja lentila de contaminare. Un set de lentile cu performanțe bune va concentra un fascicul fără unghi de divergență într-un loc infinit de mic. În general, se utilizează un obiectiv cu o distanță focală de 5,0 inci. Obiectivul de 7,5 inci este utilizat numai pentru materiale groase >12mm.
4) Sistem de control numeric: controlați mașina-unealtă pentru a realiza mișcarea axei X, Y, Z și, de asemenea, pentru a controla puterea de ieșire a laserului.
5) Sursa de alimentare reglementată: conectată între laser, mașina-unealtă CNC și sistemul de alimentare cu energie electrică. În principal, joacă un rol în prevenirea interferențelor din rețelele electrice externe.
6) Cap de tăiere: Acesta include în principal piese, ar fi cavitatea, suportul lentilelor de focalizare, lentilă de focalizare, senzor capacitiv și duză auxiliară de gaz. Dispozitivul de conducere a capului de tăiere este utilizat pentru a conduce capul de tăiere pentru a se deplasa de-a lungul axei Z în conformitate cu programul și este compus dintr-un servomotor și un șurub sau o treaptă de viteză și alte părți de transmisie.
7) Masa de operare: utilizată pentru a controla procesul de lucru al întregului dispozitiv de tăiere.
8) Răcitor de apă: utilizat pentru a răci generatorul cu laser. Un laser este un dispozitiv care transformă energia electrică în energie luminoasă. De exemplu, rata de conversie a unui laser cu gaz CO2 este în general de 20%, iar energia rămasă este transformată în căldură. Apa de răcire îndepărtează excesul de căldură pentru a menține generatorul laser să funcționeze normal. Chiller-ul răcește, de asemenea, reflectorul exterior al căii luminoase și oglinda de focalizare a mașinii-unelte pentru a asigura o calitate stabilă a transmisiei fasciculului și pentru a preveni în mod eficient deformarea sau ruperea lentilei din cauza temperaturii excesive.
9) Butelii de gaz: Inclusiv mașină de tăiat cu laser care lucrează butelii medii de gaz și butelii auxiliare de gaz, utilizate pentru a suplimenta gazul industrial pentru oscilația cu laser și pentru alimentarea cu gaz auxiliar pentru capul de tăiere.
10) Compresor de aer, rezervor de stocare a aerului: furnizați și depozitați aer comprimat.
11) Uscător de răcire cu aer, filtru: utilizat pentru a furniza aer curat și uscat generatorului laser și calea fasciculului pentru a menține calea și reflectorul funcționează normal.
12) Colector de praf de ventilație: extrageți fumul și praful generat în timpul procesării și efectuați tratarea filtrării, astfel încât evacuarea gazelor de eșapament să respecte standardele de protecție a mediului.
13) Mașină de descărcare de gestiune a zgurii: îndepărtați resturile și resturile generate în timpul procesării.
